트리브로모네오펜틸 알코올(브롬화 R-324)은 갖는 반응성 브롬화 난연제이자 화학 중간체입니다 브롬 함량이 약 70% 이고 수산기(-OH) 반응성을 . 첨가제 난연제와 달리 수산기를 통해 수지 매트릭스(예: 불포화 폴리에스테르, 폴리우레탄)와 공유 결합하여 영구적인 난연성, 마이그레이션 제로 및 우수한 상용성을 보장합니다. 갖추고 있어 100℃의 녹는점 과 일반적인 유기용매에 대한 용해도를 수지 합성이나 제제화 공정에 쉽게 통합될 수 있습니다. 는 분해 온도 >260℃ 수지 경화(일반적으로 120~200℃) 중에 안정성을 유지하므로 유리섬유 강화 복합재(FRP), 코팅 및 접착 시스템에 적합합니다. RoHS 2.0 및 REACH SVHC를 준수하며 장기적인 화염 안전이 중요한 건축 자재, 자동차 복합재 및 전기 라미네이트에 널리 사용됩니다.
브롬화 R-324의 하이드록실 그룹(-OH)은 이소시아네이트(폴리우레탄의 경우) 또는 카복실(불포화 폴리에스테르의 경우) 그룹과 반응하여 수지 매트릭스와 공유 결합을 형성합니다. 이러한 통합으로 폴리머 백본의 일부가 되어 열악한 환경(예: 침수, 고온)에서도 이동, 침출 또는 블루밍이 제거됩니다. 예를 들어, 불포화 폴리에스테르 수지의 경우 말레산 무수물 및 글리콜과 공중합되어 복합재의 전체 수명(최대 20년) 동안 브롬이 결합된 상태로 유지됩니다. 이러한 영속성은 습기에 장기간 노출되는 보트 선체 및 건물 FRP 패널과 같은 제품에 매우 중요합니다.
브롬 함량이 약 70% 인 브롬화 R-324는 강력한 화염 억제 기능을 제공합니다. 수지에 결합되면 연소 중에 연소 사슬을 방해하는 브롬 라디칼을 방출하는 반면, 분지형 분자 구조(네오펜틸 골격)는 숯 형성을 향상시킵니다. 이러한 이중 작용을 통해 불포화 폴리에스터 FRP는 을 달성할 수 있습니다 . 첨가제 난연제의 15%에 비해 8~10%의 낮은 첨가 수준으로 예를 들어, 9% 브롬화 R-324를 함유한 FRP 보트 선체는 휘발유 유출로 인한 점화를 방지하고 IMO 결의안 A.653(16)(해상 화재 안전 표준)을 충족합니다. UL94 V-0 (1.6mm)
녹는점 100℃ (수지 합성 시 쉽게 녹음) 와 아세톤, MEK, 에틸렌 글리콜과 같은 용매에 대한 용해도를 갖춘 브롬화 R-324는 수지 생산에 원활하게 통합됩니다. 폴리에스테르 폴리올 합성(폴리우레탄용) 또는 불포화 폴리에스테르 모노머 혼합 중에 첨가할 수 있어 추가 가공 단계가 필요하지 않습니다. 응집을 일으킬 수 있는 고체 첨가제 난연제와는 달리, 이 용해도는 수지 내 브롬 분포를 균일하게 보장하여 난연성의 취약한 부분을 제거합니다. 예를 들어, 폴리우레탄 폼 합성에서는 80℃에서 폴리올 성분과 혼합되어 폼의 셀 구조를 유지하는 균일한 용액을 형성합니다.
브롬화 R-324의 네오펜틸 백본(분지형, 입체 장애 구조)은 경화 수지의 열적, 기계적 특성을 향상시킵니다. 브롬화 R-324를 10% 함유한 불포화 폴리에스테르 수지는 유리전이온도(Tg)가 110℃ (순수수지보다 10℃ 높음), 굴곡강도가 180MPa (5% 높음)로 구조용 내구성을 향상시킵니다. 폴리우레탄 코팅에서는 긁힘 방지(연필 경도 ≒2H) 및 용제(예: 자일렌)에 대한 내화학성을 높여 산업 환경에 적합한 코팅을 만듭니다.
브롬화 R-324는 독성이 낮고(쥐 경구 테스트에서 LD50 >5,000 mg/kg) 연소 시 최소한의 독성 가스를 방출합니다 . 첨가제 브롬계 난연제의 경우 80ppm인 데 비해 <30ppm HBr (ASTM D635-14에 따라)입니다. RoHS 2.0(PBDE, PBB 없음) 및 REACH SVHC(등재된 물질 없음)를 준수하여 글로벌 시장 접근을 보장합니다. 낮은 휘발성( 25℃에서 증기압 <0.01 Pa )은 수지 혼합 및 경화 중에 작업자 노출을 방지합니다.
• CAS 번호: 36483-62-2
• 분자식: C₅H₉Br₃O
• 분자량: 324.84g/mol (분자당 높은 브롬 밀도 보장)
• 브롬 함량: ≥70% (중량 기준, 적정을 통해)
• 기능성 그룹: Hydroxyl (-OH) (수지 결합을 위한 반응 부위)

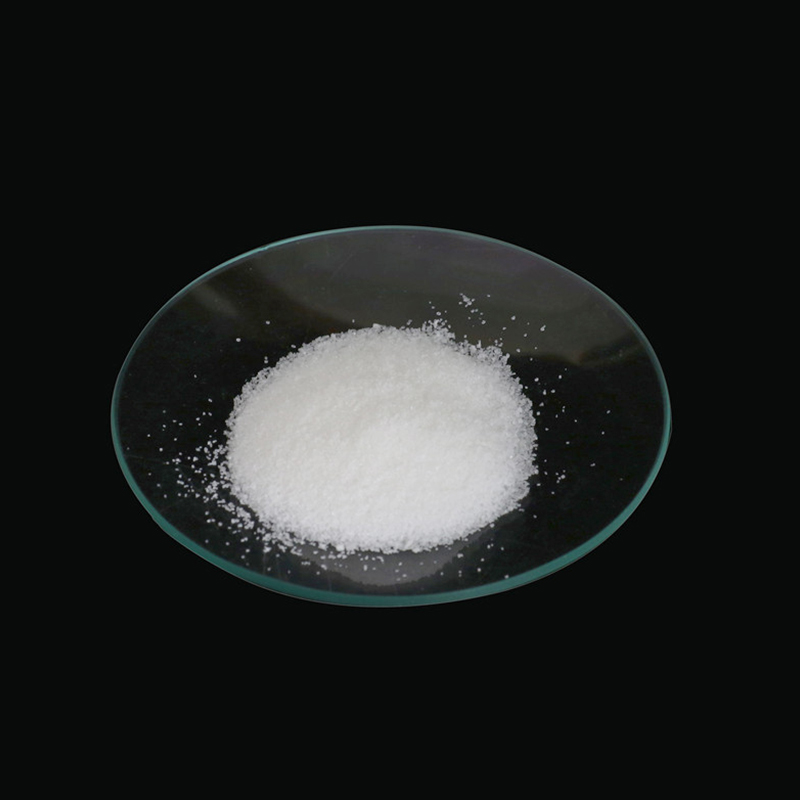

• 외관: 백색 결정성 고체 (고순도, <0.5% 불순물)
• 융점: 100℃ (범위: 98~102℃, ASTM D127에 따름)
• 분해 온도: >260℃ (5% 중량 감소, N2 하에서 10℃/min에서 TGA)
• 용해도: 아세톤(200g/L), MEK(180g/L), 에틸렌 글리콜(50g/L)에 용해됩니다. 물에 불용성(25℃에서 <1 g/L)
• 입자 크기: D50 ≒50–100 μm (용매에 쉽게 용해됨)
• 권장 첨가 수준: 8~10% (불포화 폴리에스테르 FRP, UL94 V-0); 10~12% (폴리우레탄 폼, UL94 HF-1); 9~11% (에폭시 접착제, UL94 V-0)
• 반응성 호환성: 이소시아네이트(PU), 카르복실기(불포화 폴리에스테르) 및 에폭시드(에폭시 수지)와 반응합니다.
• 가공온도 : 80~120℃ (수지에 용해, 경화시 200℃까지 안정)
브롬화 R-324는 보트 선체, 건물 패널 및 전기 인클로저용 불포화 폴리에스테르 FRP 복합재의 핵심 구성 요소입니다. 수지 합성 중에 8~9%를 추가하면 FRP 보트 선체가 IMO A.653(16)(해상 화재 안전)을 충족하고 가솔린 점화에 저항할 수 있습니다. FRP 패널(예: 외벽 패널) 건축용으로 GB/T 8624-2012(B1 등급)을 획득하고 난연성을 잃지 않고 UV 노화(1,000시간의 크세논 아크 테스트)를 견딥니다. 전기 인클로저에서 10% 브롬화 R-324를 함유한 FRP는 UL94 V-0을 충족하고 전기 절연을 제공합니다(체적 저항률 >101⁴ Ω·cm).
폴리우레탄에서는 경질 폼 단열재(건물, 냉장) 및 연질 폼(자동차 시트 쿠션)에 사용됩니다. 브롬화 R-324가 11% 함유된 경질 폼은 ASTM E84(클래스 A 화재 등급)를 충족하며 열전도도가 0.023W/(m·K) 로 단열 효율을 유지합니다. 자동차의 유연한 폼 시트 쿠션의 경우 FMVSS 302를 준수하며 화재 확산을 방지하면서 편안함(압입력 편향 300N)을 유지합니다. 폴리우레탄 코팅(예: 산업용 바닥 코팅)에서는 난연성 및 긁힘 방지 기능을 제공하여 공장 및 창고에 적합합니다.
전기 부품(예: PCB 접착)용 에폭시 접착제는 난연성을 위해 브롬화 R-324를 사용합니다. 이 난연제를 10% 함유한 접착제는 UL94 V-0을 달성하고 전단 강도가 15MPa (알루미늄 기재 기준)에 달해 강력한 접착력을 보장합니다. 에폭시 라미네이트(PCB 기판)에서는 IEC 61249-2-21을 준수할 수 있으며 Tg를 130℃ 로 향상시켜 고온 PCB 애플리케이션(예: LED 드라이버)에 적합합니다.
화학 중간체로서 브롬화 R-324는 다른 난연성 단량체(예: 트리브로모네오펜틸 아크릴레이트, 트리브로모네오펜틸 인산염)를 합성하는 데 사용됩니다. 이러한 모노머는 항공우주 복합재 및 투명 난연성 플라스틱과 같은 고성능 응용 분야를 위한 특수 폴리머(예: 아크릴, 폴리카보네이트)에 통합됩니다. 예를 들어 브롬화 R-324에서 합성된 트리브로모네오펜틸 아크릴레이트는 FAR 25.853 화염 표준을 충족하는 항공기 내부용 아크릴 코팅에 사용됩니다.
